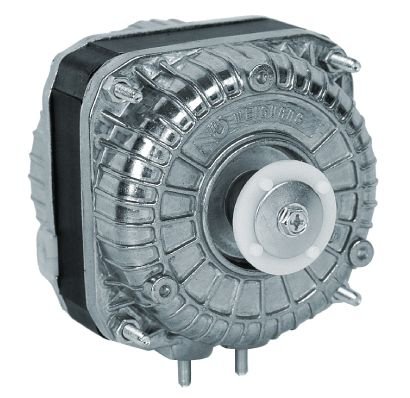

Микродвигатели Weiguang

Микродвигатели Weiguang - компактные однофазные электродвигатели малой мощности, которые используются как привод осевых крыльчаток в холодильном, торговом, вентиляционном оборудовании. Компания «Русские Медные Трубы» комплектует такими двигателями заявки сервисных организаций, производителей холодильных агрегатов, монтажных бригад. Конкретное исполнение подбирается по посадочным размерам, направлению вращения, мощности, условиям эксплуатации, а наличие позиции уточняется при оформлении заявки.

Отдельный узел кажется простым до момента замены: у двигателей одного класса различаются длина вала, шаг крепёжных отверстий, число полюсов, схема вывода проводов. Поэтому при обращении специалисты запрашивают маркировку снятого узла либо фотографию шильдика с типом оборудования, где он работал.

Конструкция и принцип работы микродвигателей Weiguang

Большинство моделей этого класса относится к однофазным асинхронным машинам с экранированными полюсами. На части полюса статора установлен короткозамкнутый медный виток, который создаёт сдвиг магнитного потока по фазе - этого достаточно для формирования пускового момента без конденсатора либо пусковой обмотки. Конструкция даёт простой запуск от сети без дополнительной коммутации, но пусковой момент здесь ниже, чем у конденсаторных машин, а КПД невысок, что нормально для мощностей в единицы и десятки ватт.

Ротор короткозамкнутый, литой. Опоры выполняются на подшипниках скольжения либо качения: втулки тише работают, подшипники качения устойчивее к осевой нагрузке от крыльчатки. Вал может иметь один или два выходных конца - второй конец применяют, когда крыльчатки установлены с обеих сторон либо когда узел монтируется в перегородку.

Важная особенность полюсно-экранированной схемы: направление вращения задано конструктивно и перестановкой выводов не меняется. Заменить двигатель, вращающийся по часовой стрелке, на противоположный без смены крыльчатки нельзя - воздушный поток пойдёт в обратную сторону, теплообменник перестанет работать в расчётном режиме.

Серии, исполнения, маркировка

В обозначениях моделей Weiguang серия отражает назначение узла, а цифровая часть - типоразмер корпуса, число полюсов, конструктивные признаки. Серии YJF, YJ, YZF традиционно применяются в холодильной технике: приводы вентиляторов испарителей, конденсаторов, воздухоохладителей. Точная расшифровка индекса уточняется по конкретной позиции, поскольку производитель выпускает варианты одного типоразмера с разной длиной вала, разным способом крепления.

По монтажу микродвигатели Weiguang делятся на модели с крепёжной скобой, с фланцем, со шпильками либо лапами под площадку. Скоба удобна при установке на решётку или кожух, фланцевое исполнение чаще применяется в моноблоках, где двигатель стыкуется с диффузором. Крепёжный шаг относится к критичным размерам: он определяет, встанет ли узел на штатное место без переделки посадочной пластины.

Отдельно различают двигатели по числу полюсов, от которого зависит частота вращения. Четырёхполюсные исполнения дают более высокие обороты, шестиполюсные вращаются медленнее, работают тише, обеспечивают меньший расход воздуха при той же крыльчатке. Выбор между ними определяется требуемой производительностью теплообменника, допустимым уровнем шума в помещении.

Основные параметры микродвигателей Weiguang

Ниже сведены признаки, по которым формируется заявка. Значения зависят от конкретного исполнения, поэтому таблица показывает логику подбора, а не фиксированные цифры.

После получения этих данных подбор занимает минимум уточнений: остаётся согласовать количество, упаковку, условия отгрузки.

Где применяются микродвигатели Weiguang

Основная сфера - холодильная техника торгового, промышленного назначения. Такие приводы устанавливают на вентиляторы воздухоохладителей в холодильных камерах, на обдув конденсаторов агрегатов, в горках, витринах, ларях, шкафах шоковой заморозки. Работа при отрицательных температурах, при периодической оттайке с образованием конденсата предъявляет требования к исполнению корпуса, к качеству изоляции обмотки.

Вторая группа задач - вентиляция малой производительности: обдув электрошкафов, продувка радиаторов, охлаждение силовых блоков, приточные модули небольшой мощности. Здесь важнее непрерывность работы в режиме S1, устойчивость подшипникового узла к длительной наработке.

Третье направление - сборка оборудования на производстве. Изготовители моноблоков, сплит-систем, теплообменных блоков закупают микродвигатели партиями под конкретную крыльчатку, с заранее согласованными валом, креплением, длиной проводов. В этом случае заявка формируется по спецификации с фиксированным перечнем позиций.

Как выбрать микродвигатель Weiguang под задачу или как замену

Самый частый сценарий - подбор замены вышедшему из строя узлу. Порядок действий в этом случае простой:

• переписать данные с шильдика: тип, мощность, напряжение, обороты, направление вращения;
• измерить диаметр вала, длину выходного конца, межосевое расстояние крепления;
• определить тип крыльчатки, её диаметр, посадку, способ фиксации;
• уточнить условия работы: температура среды, наличие конденсата, режим оттайки;
• проверить наличие термозащиты в исходной схеме.

Если шильдик утрачен, подбор ведётся по геометрии узла, по модели оборудования, по фотографиям посадочного места. Указание диаметра крыльчатки помогает оценить момент на валу: слишком мощный привод перегрузит сеть без пользы, слишком слабый не выйдет на расчётные обороты под нагрузкой.

При проектировании нового оборудования логика обратная: сначала определяется требуемый расход воздуха через теплообменник, затем подбирается крыльчатка, после чего под неё выбирается двигатель по мощности, оборотам, направлению вращения. Дополнительно учитывается компоновка: свободное место за диффузором, возможность подвода кабеля, доступ для обслуживания.

Ограничения тоже стоит учесть заранее. Полюсно-экранированные машины не рассчитаны на частые тяжёлые пуски под большой инерционной нагрузкой, чувствительны к просадкам напряжения, а регулирование оборотов возможно не для всех исполнений - способ регулирования согласуется отдельно.

Заявка, документы, условия поставки

В заявке достаточно указать тип либо маркировку, требуемое количество, ключевые размеры, направление вращения. Если позиция подбирается как аналог, полезно приложить фотографию шильдика, эскиз посадочного места, спецификацию оборудования. Специалисты сопоставляют параметры, предлагают подходящее исполнение, при необходимости - вариант с другой длиной вала либо иным типом крепления.

Наличие конкретной модели уточняется при обработке обращения, сроки поставки согласуются при заказе. Микродвигатели Weiguang могут поставляться как отдельными позициями, так и в комплекте с крыльчатками, решётками, монтажными пластинами - состав комплекта определяется задачей заказчика.

Электрооборудование напряжением 220-240 В подпадает под требования технических регламентов Таможенного союза по низковольтному оборудованию, по электромагнитной совместимости. Комплект сопроводительных документов на партию предоставляется при необходимости и наличии, состав уточняется при оформлении. Работа ведётся с юридическими лицами, отгрузка выполняется по согласованной спецификации.

Заказ микродвигателей Weiguang

Компания «Русские Медные Трубы» принимает заявки на микродвигатели Weiguang для холодильного, вентиляционного, торгового оборудования: как единичные позиции для сервисной замены, так и партии под сборку. Подбор ведётся по маркировке, по размерам посадочного места, по параметрам крыльчатки.
