Медные трубы метрические в бухтах

Медные трубы метрические в бухтах

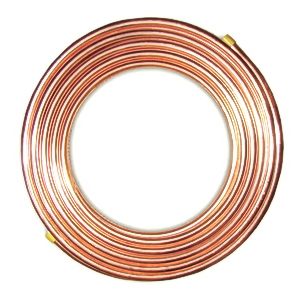

Медные трубы метрические в бухтах используют для протяжённых подводок, трасс с плавными поворотами. Непрерывный отрезок уменьшает число промежуточных соединений. Пригодность определяется назначением трубы, стенкой, состоянием меди, условиями эксплуатации.

Размер записывают через наружный диаметр, стенку, например 12х1 мм. Длину задают отдельно. Санитарные, холодильные трубы могут иметь одинаковую геометрию, но отличаться внутренней чистотой, испытаниями, упаковкой.

Как выбрать длину непрерывного участка

Сначала составляют схему трассы с положением оборудования, проходов, креплений. Длину считают по оси трубы, включая дуги поворотов, посадку в соединения, необходимые монтажные участки. Нельзя определять метраж только расстоянием между аппаратами по прямой. Отдельно учитывают технологические обрезки, фактическую кратность раскроя, возможность использования остатка на следующем участке.

Для санитарных мягких труб встречаются бухты 25, 50 м. Например, небольшие размеры могут поставляться по 50 м, а 18х1, 22х1 — по 25 м в определённой линейке. Сочетание длины, диаметра устанавливает изготовитель. В заказе фиксируют метраж, количество, состояние, стандарт, упаковку.

Получение мягкого состояния

Для санитарных бухт распространена Cu-DHP, CW024A — раскисленная фосфором медь. Состав подтверждают документами. Российскую М1ф оценивают по сертификату, стандарту, требованиям применения. Мягкое состояние не подтверждает внутреннюю чистоту либо пригодность к любой среде.

По EN 1057 мягкое состояние обозначается R220. Число связано с минимальным временным сопротивлением в МПа, не с давлением 220 бар. В другой нормативной системе обозначение может отличаться. Выпрямление мягкой бухты не делает её твёрдым прокатом R290; крепления рассчитывают для фактического состояния.

Бесшовный маршрут начинается с подготовки меди, плавления, литья. Температура плавления чистого металла около 1085 °C. Полую заготовку получают предусмотренным способом горячего формования, затем уменьшают сечение прокаткой, волочением. В процессе холодного деформирования возрастает наклёп. Для дальнейшей обработки используют промежуточные отжиги, а мягкое конечное состояние получают соответствующей финишной термообработкой.

Для Cu-DHP ориентировочный интервал мягкого отжига 350–650 °C зависит от времени выдержки, предыдущего обжатия, оборудования. Быстрое непрерывное нагревание может требовать другой карты режима. Температура сама по себе не доказывает результат: важны свойства готовой трубы, отсутствие недопустимого окисления, качество поверхности. Защитная атмосфера помогает сохранить чистоту, а последующая обработка не должна вносить загрязнения в полость.

После контроля размеров, стенки, поверхности, сплошности трубу сматывают без резких перегибов. Геометрия бухты должна позволять безопасное обращение без локального смятия. Для холодильного исполнения особенно важны сухость, установленная внутренняя чистота, закрытые торцы. Наличие защитных колпачков является частью упаковки, но само по себе не заменяет документацию о соответствии специализированным требованиям.

Метрический размерный ряд

Таблица показывает распространённые малые наружные диаметры с условно одинаковой стенкой 1 мм. Это расчётное сравнение, не полный сортамент. Плотность меди принята 8940 кг/м³; наличие размера, длину кольца, требования стандарта проверяют по конкретной продукции.

Расчёт массы бухты при заполнении

Для круглого сечения d=D−2хt, m1=πх(D²−d²)хρх10⁻⁶/4. Здесь D, d, t заданы в миллиметрах, ρ — в кг/м³, m1 — в кг/м. Масса m=m1хL при длине L в метрах. Например, бухта 12х1 длиной 50 м содержит примерно 15,45 кг меди. Та же длина 15х1 — около 19,66 кг. Защитная оболочка, теплоизоляция, упаковка добавляются отдельно.

Внутренний объём V=πхd²хLх10⁻³/4 выражен в литрах. Для 50 м трубы 12х1 получаем около 3,93 л, для 25 м трубы 22х1 — примерно 7,85 л. К ним добавляют полости арматуры, оборудования. Массу теплоносителя определяют по его плотности при выбранной температуре.

Размотка с сохранением круглого сечения

Бухту размещают так, чтобы витки сходили при контролируемом вращении. Вытягивание трубы через неподвижное кольцо способно создать скручивание, залом, локальное сплющивание. Для длинной трассы полезно согласовать работу подачи, укладки: свободный конец не должен волочиться по песку, строительной пыли, острым кромкам. Торцы сохраняют закрытыми до подготовки соответствующего соединения.

Выпрямление выполняют плавно, подходящим приспособлением. Если участок имеет резкий залом, попытка растянуть его обратно не восстанавливает исходные стенку, пластичность, геометрию. Повторные изгибы в одном месте повышают наклёп. Для поворота применяют трубогиб нужного диаметра, допустимый радиус, поддержку сечения. Минимальный радиус нельзя назначить одной цифрой для всех диаметров, стенок, инструментов.

Раскладку ведут с учётом температурных перемещений. По ΔL=αхLхΔT при α=0,017 мм/(м·°C), L=20 м, ΔT=50 °C получаем удлинение 17 мм. Это предварительная оценка. Непрерывная труба не исключает необходимости компенсации. Опоры, повороты, проходы выбирают так, чтобы нагрев не создавал недопустимые усилия на концевых фитингах, патрубках оборудования.

Соединение мягкого проката

Для прессовых, капиллярных фитингов важны наружный метрический диаметр, состояние, стенка, требования системы. В компрессионном соединении может требоваться внутренняя втулка для поддержки мягкой меди. При развальцовке проверяют форму конуса, размер гайки, допустимость обработки. Выбор ближайшего дюймового соединения по приблизительному переводу не обеспечивает посадку: 12 мм отличаются от 12,7 мм, 15 мм — от 15,875 мм.

Мягкую либо твёрдую пайку выполняют предусмотренным припоем; граница по температуре плавления присадки составляет 450 °C. Для холодильного оборудования технология должна сохранять чистоту полости, ограничивать внутреннее окисление. Для водяной линии важны совместимые материалы, удаление флюса, промывка. Допустимое давление устанавливают по температуре, состоянию меди, характеристикам соединений, оборудования, а не по форме поставки.

Область применения бухтовой поставки

Непрерывный мягкий прокат рассматривают для следующих направлений:

• подводки водоснабжения, отопления соответствующего исполнения;
• холодильные трассы при специализированной подготовке поверхности;
• теплообменные элементы, водяное охлаждение оборудования;
• приборные линии с согласованными требованиями к материалу.

Для санитарных систем рассматривают EN 1057, ГОСТ 32598-2013, для промышленного назначения — ГОСТ 617-2006, для холодильного — EN 12735-1. Проверяют фактическое соответствие назначению. Продувка водяной трубы не подтверждает холодильную чистоту, а холодильное исполнение не означает допуск к медицинским газам.

Бухты защищают от ударов, пережатия, влаги, химикатов. Остаток маркируют, закрывают торцы. Для холодной линии рассчитывают защиту от конденсата, для горячей — теплопотери. После монтажа выполняют испытания, очистку, проверяют крепления.

FAQ

Чем бухта отличается от прямого отрезка после выпрямления

Механическим состоянием, возможной остаточной кривизной, условиями крепления. Выпрямление мягкой трубы не делает её эквивалентной твёрдому прямому прокату. Требования к соединениям, допустимым нагрузкам проверяют для фактического состояния.

Как выбрать длину бухты 25 либо 50 м

По длине непрерывных участков, плану раскроя, массе кольца, возможности размотки. Для разных диаметров ассортимент длин может отличаться. Предпочтителен вариант, позволяющий получить нужные участки без лишних стыков, неудобного запаса, неоправданных отходов.

Можно ли использовать одну бухту для разных сред

Только если конкретная продукция подтверждённо соответствует требованиям обоих применений. Совпадение диаметра, марки меди, мягкого состояния недостаточно. Проверяют внутреннюю чистоту, сухость, стандарт, допустимое давление, условия соединения, сохранность упаковки.
